Detalhes do produto
Nome do produto Única modelagem por injeção da cavidade Tamanho 400 X.400 X 386mm
Tonelagem da IMM 180 (T) Peso do molde 390 (QUILOGRAMA)
Padrão LKM Corrediça 1
Elevador 8 Software do projeto 3D-UG 4,0/2D-CAD
Vida do molde 500000 tiros
Realçar

Molde da placa de Shell 1x1 dois

,

Único molde da placa da cavidade dois

,

Únicos tiros da modelagem por injeção 500K da cavidade
Deixe um recado
Descrição de produto

Shell transparente (1*1)

No.19014-B



Este molde é construído em uma base de molde GCI3540.90120100 padrão e segue o padrão do molde de LKM.

Tem um comprimento de 400mm, uma largura de 400mm, e uma altura de 386mm. Adicionalmente, as características do molde

1 corrediça e 8 elevadores. O projeto do molde permite a produção das partes de alta qualidade com

recision e precisão.


A construção robusta e a aderência do molde aos padrões do setor fazem ideal para uma vasta gama

das aplicações. A configuração de 1 corrediça e de 8 ajudas dos elevadores para conseguir formas complexas da parte e

funções, melhorando a eficiência da produção.

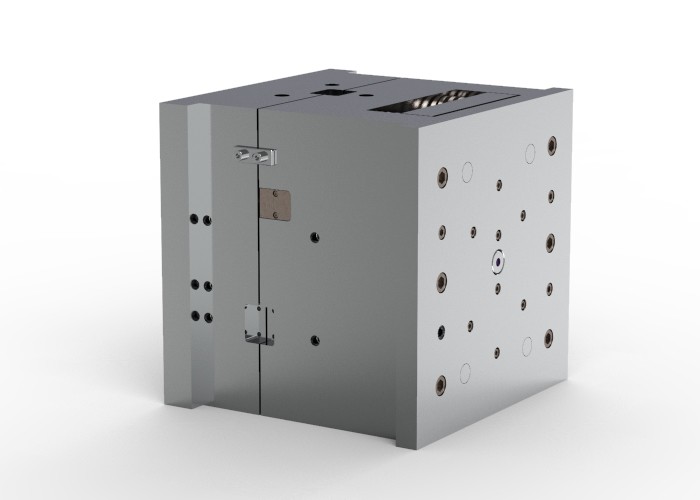

Shell (1*1)/o corredor/placas frios moldam No.19014-B 0





O peso líquido do molde é 390kg; a tonelagem da IMM é 180T; o material da peça é PC; o tamanho da peça é

130,92 x 165,60 x 62.06mm, e o peso líquido da parte são sobre 10g



O molde é desenvolvido por Chitwing (projetado e fabricado)

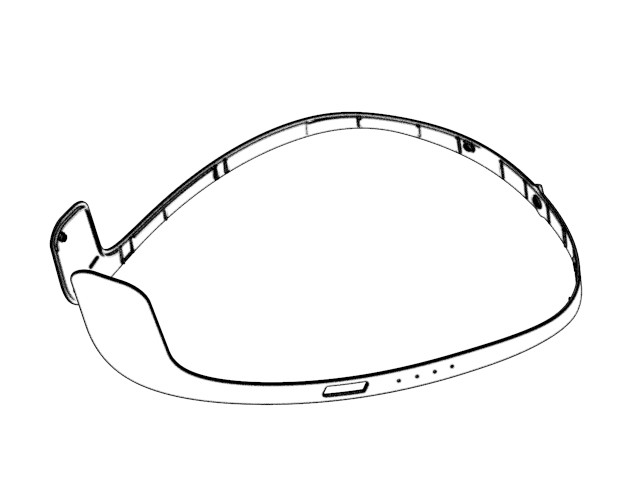

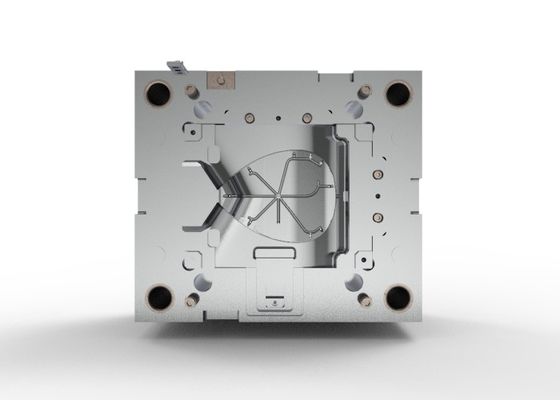

Shell (1*1)/o corredor/placas frios moldam No.19014-B 1Shell (1*1)/o corredor/placas frios moldam No.19014-B 2



  Revestimento de superfície   Espelho EDM VDI 10#
  Aço da cavidade & do núcleo   Fortalecer (1*1/S136)

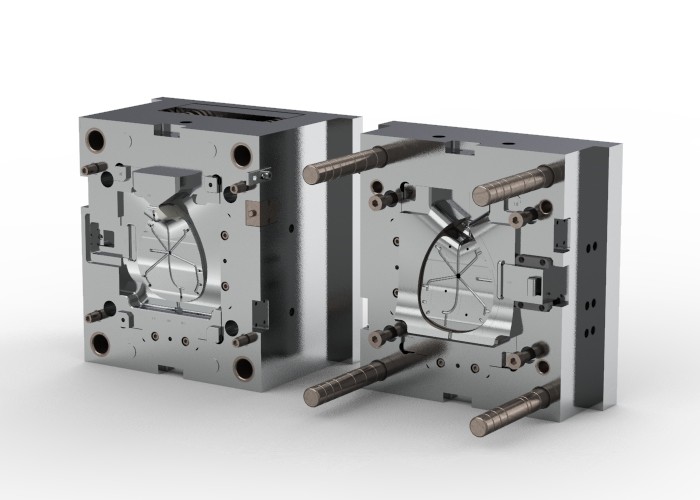

Shell (1*1)/o corredor/placas frios moldam No.19014-B 3









De acordo com a exigência eficaz na redução de custos e a procura para o desenvolvimento maciço a um baixo custo,

o molde é projetado com estrutura das dois-placas, porta lateral (a porta do ponto do pino gerencie para tomar partido porta).

Um espelho de superfície EDM com VDI 10#, e endurece a cavidade e o núcleo, de modo que o molde tenha

superfície mais lisa, dureza mais alta, e melhor desempenho anti-vestindo, uma vida da ferramenta até

tiros 500K, tempo de ciclo curto e lesma fria minimizada encontrar as necessidades de produção em massa







Diagrama da exposição

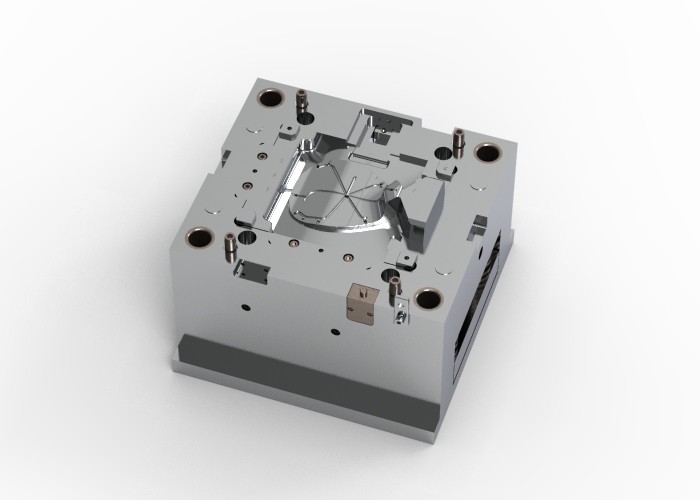

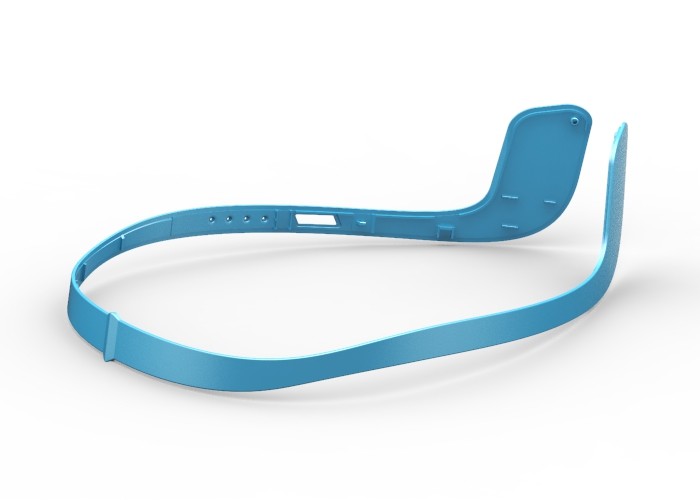

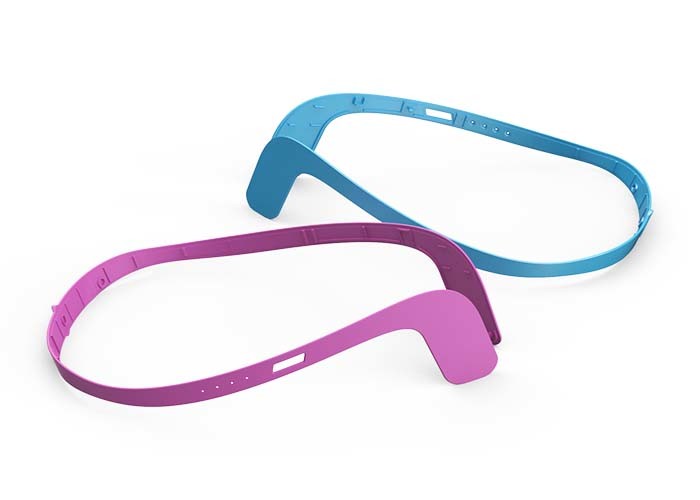

Shell (1*1)/o corredor/placas frios moldam No.19014-B 4Shell (1*1)/o corredor/placas frios moldam No.19014-B 5Shell (1*1)/o corredor/placas frios moldam No.19014-B 6Shell (1*1)/o corredor/placas frios moldam No.19014-B 7
